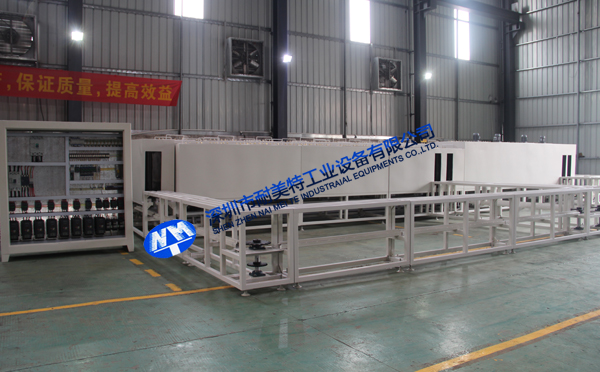

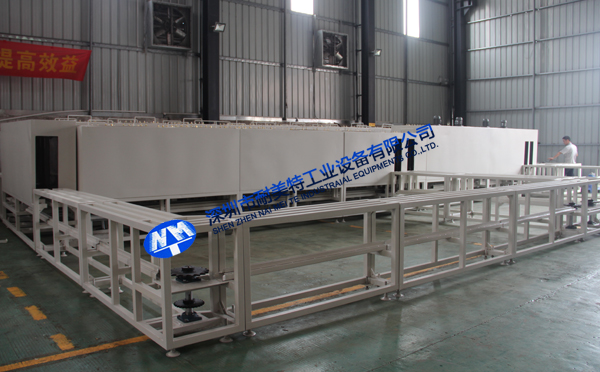

一、打印機硒鼓隧道式烘干爐主要技術參數
1、內膽尺寸：200度烘烤區1：長5000*凈高750*內寬800mm；200度烘烤區2：長7000*凈高750*內寬800mm；420度烘烤區：長12000*凈高750*內寬800mm；
2、外形尺寸（約）：200度烘烤區：長5000*高1750mm*寬1000mm，分為2段，每段2500mm；200度烘烤區2：長7000*高1750mm*寬1000mm，分為3段，每段2330mm；420度烘烤區：長12000*高1850mm*寬1200mm，分為6段，每段2000mm；
3、溫度范圍：室溫+20℃～200℃；室溫+20℃～450℃；
4、儀表顯示精度：±0.1℃；
5、升溫速率：≤8℃/min；
6、外殼溫度：溫升不超過環境+15℃，接縫處周邊不超過環境+20℃；
7、電源：三相五線制，380V，50HZ；
8、總功率：450度，每節40KW,共240KW；200度，每節25KW，共125KW；
二、打印機硒鼓隧道式烘干爐爐體結構特征
1、外殼材料：采用2mm厚Q235冷軋鋼板（強度、塑性和焊接綜合性能好）折彎焊接制作；
2、表面處理：表面打磨、拋光、磷化（可以增加金屬的耐蝕性，油漆的附著力）處理后；高溫噴塑（大波紋型），可防止生銹，耐腐蝕；顏色為“電腦灰”；
3、內膽材料：采用1.5mm厚SUS304不銹鋼板制作；保持內膽清潔無塵，防生銹、耐腐蝕；
4、爐體底架：采用50*50*2mm方通制作，保持爐體內外各個面的承載強度，并保留熱脹冷縮系數，可防止爐體變形。
5、保溫材料：采用100K加密型硅酸鋁巖棉，具有不可燃燒，隔熱性強等特點，厚度為200mm；
6、換氣裝置：爐蓋上面設有進氣口、排氣口；
7、腳杯：底部裝有可調節腳杯，方便調節箱體高度；
8、輸送鏈：采用P50.8-2Q-D碳鋼無塵涂裝線鏈條，節距50.8mm，每間隔203.2mm配置治具安裝插銷。
三、打印機硒鼓隧道式烘干爐功能
1、觸摸屏：采用威綸10寸彩色觸摸屏與臺達溫控模塊，程序動作采用日本松下PLC編程控制，采用PID自動整定模塊連續緩沖式輸出。
2、發熱管：采用U型不銹鋼發熱管；
3、加熱管控制：采用SCR可控硅控制每組發熱管；
4、溫度傳感器：日本歐姆龍3米標準型，K型熱電偶；
5、控制電柜：配獨立控制電柜1臺，控制整套生產線（包括加熱爐與輸送線）；
6、其它：控制電器均采用日本歐姆龍品牌或施耐德品牌；
7、自動恒溫：溫控器可根據用戶設定的溫度值；采用PID自動計算輸出功率的大小，越接近溫度設定值時，輸出功率越小，以達到恒溫控制的目的，并可節能省電；
8、超溫報警：當實際檢測溫度超過超溫保護溫控器設定值時，自動切斷加熱電源，起到雙重保護功能；前后兩側、面板上設有緊急停止開關；
9、聲光報警：配帶蜂鳴器的報警燈；
10、接地保護：結構件安全接地保護；
11、電源缺相\相序保護：配有相序保護器；
四、打印機硒鼓隧道式烘干爐環境條件
1、環境溫度：-5℃～+40℃；
2、相對濕度：?85%RH；
3、電源：AC380V±10%，50Hz；
五、打印機硒鼓隧道式烘干爐培訓
進行技術培訓
六、打印機硒鼓隧道式烘干爐補充協議
1、最大工件（450mm）上、下溫差＜8℃（采用甲方隧道爐測溫儀測量）；
2、鏈條運行速度采用變頻器調節，確保運行穩定無抖動；
3、爐體無異常形變確保鏈條運行穩定可靠，工件與爐體無摩擦碰撞。
|
